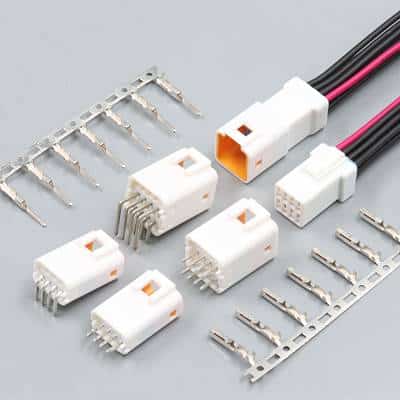

JWPF 2.0mm Pitch Connectors

SCT2019 Series

SCT2019 are replacement of JST JWPF series 2.0mm pitch, wire to wire connectors. This series of connectors has good waterproof performance and can be used in places with high waterproof requirements.

Specification

SeriesSCT2019 Series
Contact Pitch2.0mm
No.of Contacts2 to 4, 2*3, 2*4 positions
Current3A (AWG #22 to #26)
CompatibleCross JST JWPF Connector Series

Select Components

Female Terminal

SCT2019 SERIES CONNECTORS

Items Part No. Photo Spec.

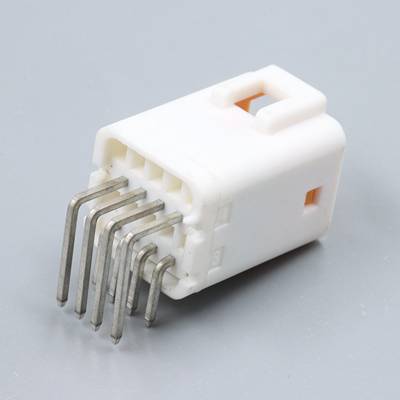

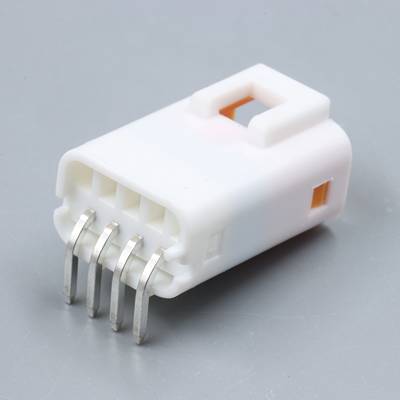

Housing SCT2019MH-xxDWT155 Drawing

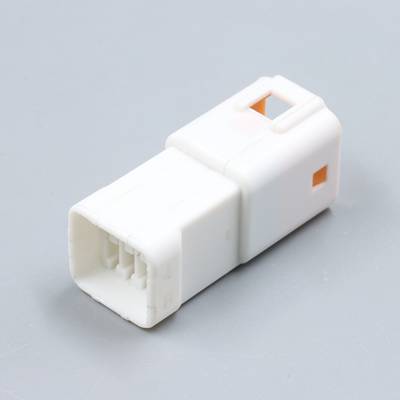

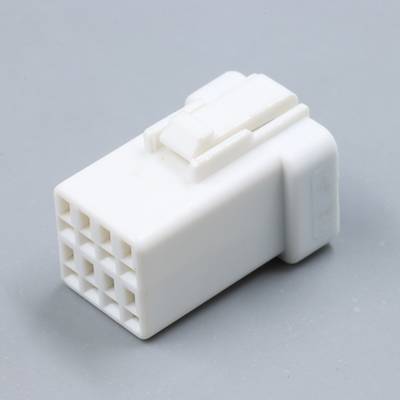

Housing SCT2019FH-xxDWT155 Drawing
Housing SCT2019MH-2xxDWT155 Drawing
Housing SCT2019FH-2xxDWT155 Drawing

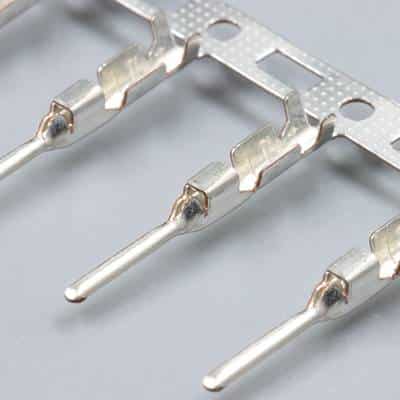

Terminal SCT2019MTPS155 Drawing

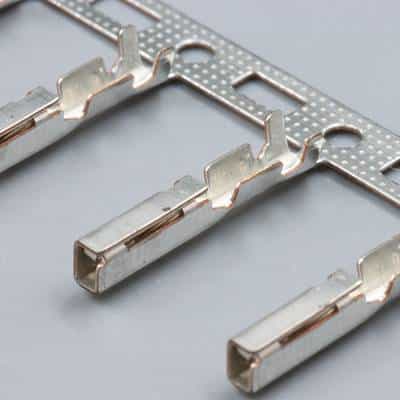

Terminal SCT2019FTPS155 Drawing

Cable Assemblies Refer

General Specification

Current Rating:3A
Voltage Rating:100V
Temperature Range:-25°C ~ +85°C
Contact Resistance:20m Omega Max
Insulation Resistance:1000M Omega Min
Withstanding Voltage:1000V AC/minute
