Для того чтобы обеспечить эффект использования и срок службы жгут проводовВам необходимо знать эти 18 мер предосторожности во время производственного процесса.

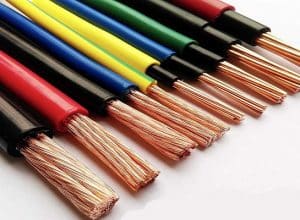

1. Резка проволоки:
Проверьте правильность спецификаций и моделей проводов; соответствие размеров требованиям; наличие зачистки надрезов, отсутствие царапин и загрязнений на проводах.
2. Очистите внешнюю кожуру:
Проверьте, плоское ли отверстие для зачистки, не отслаивается ли жила, оплетка и т.д. и правильный ли размер зачистки.
3. Обработка группировки:
Правильный ли размер обрезков, ровная ли обрезка, не повреждается ли жила при обрезке и группировке.
4. Очистите внутреннюю кожу:
Убедитесь, что отверстие для зачистки выполнено заподлицо; размер зачистки правильный; зачищена жила или сломана медная проволока; изолятор не отваливается во время зачистки.

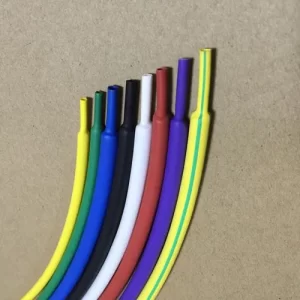

5. Втулка термоусадочной трубки:
Проверьте правильность размера и модели термоусадочной трубки.
6. Подготовка к пайке:
Проверьте, правильно ли подобрана температура оловянной печи; хорошо ли уложена медная проволока жилы перед подготовкой к пайке, нет ли вилок, изгибов, скидок и т.д.; недостаточно ли и ошпарена ли кожа изоляции и другие явления.
7. Пайка:
Проверьте правильность температуры паяльника; не ошпаривайте изоляционную кожу, точка олова должна быть гладкой и без оловянных наконечников, не допускайте ложной пайки.
8. Терминал обжим:
Убедитесь в том, что характеристики клемм и проводов соответствуют действительности; обжим клемм имеет развальцовку, наклон, а также слишком длинные или слишком короткие провода с открытой изоляцией и жилами. От этого зависит, будет ли ваш жгут проводов работать должным образом.

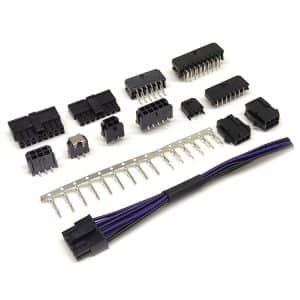

9. Вставка клемм:
Проверьте правильность выбора типа разъема и клеммы; наличие повреждений или деформации клеммы; неправильную установку клеммы, ее отсутствие или неправильную установку.
10. Обжим кабеля:
Проверьте правильность типа разъема; правильность направления кабеля; наличие повреждений жилы, оголенной меди или ожогов; наличие обжимки.
11. Выдувная термоусадочная трубка:
Хорошо ли термоусадочная трубка сжимается или нет, и не должна ли она обжигать изоляционную кожу.
12. Соберите оболочку:
Установлен ли неправильный корпус, есть ли царапины, заусенцы и т.д., отсутствуют ли детали, винты закручены, окислены, обесцвечены, ослаблены и т.д., и нет ли плохого совпадения после сборки; если корпус ориентирован Да, то обязательно соберите его, как требуется.
13. Маркировка:
Проверьте правильность содержания этикетки, четкость и отсутствие дефисов; правильность размера этикетки; отсутствие загрязнений или повреждений; правильность расположения этикетки.
14. Завяжите кабельные хомуты:
Проверьте правильность спецификации, цвета и расположения кабельных стяжек, отсутствие обрывов и ослабления.
15. Литье под давлением:
Проверьте, нет ли грязи на пресс-форме, нет ли недостатка материала, воздушных пузырьков, плохой адгезии и плохого затвердевания формовочной детали.
16 Вставной молдинг:
Проверьте, не повреждена ли формовка штекера, нет ли неровностей, недостатка материала, заусенцев, наплывов, потеков и других дефектов, а также убедитесь, что металлические клеммы не деформированы, не повреждены, не оголены медью и не имеют других дефектов. Производители жгутов проводов используют профессиональное оборудование для проверки неразличимых человеческим глазом клемм, чтобы убедиться, что на жгут проводов может быть подано правильное напряжение.
17. Проверка электрооборудования:
Проверяйте в соответствии с требованиями соответствующего билета руководства по проверке продукции.
18. Визуальный осмотр:
Обратите внимание, что все предметы нужно осматривать так, чтобы их было видно.
Например: проверьте, соответствует ли размер изделия требованиям; используется ли не тот материал, больше или меньше; нет ли на поверхности проводов и разъемов царапин, пятен, заусенцев, деформации, зазоров и т.д.; отсутствуют или нет крепежные детали разъемов.
В хорошем ли состоянии оболочка в сборе; содержание этикетки правильное и четкое; положение и направление этикетки правильные; состояние обжима клемм хорошее, есть ли пропущенные вставки, неправильные вставки, вставки на месте. Хорошее ли состояние обжима кабеля; термоусадка. Хорошо ли усаживается трубка, правильны ли положение и размер усадки; правильны ли спецификация, количество и положение кабельной стяжки, нет ли потерь.
